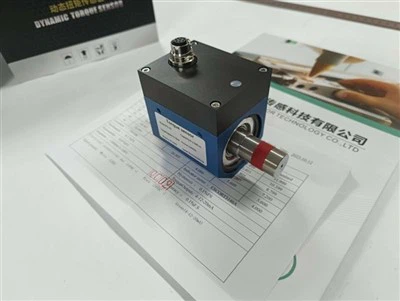

Transdutor de torque dinâmico com acoplamentos para calibração da chave inglesa

Modelo: dst -01

Os sensores de torque de reação são componentes críticos nos sistemas de calibração da chave inglesa de torque, fornecendo medição precisa do torque aplicado enquanto compensa as forças de reação.

1. Papel nos sistemas de calibração

O transdutor de torque de reação integra com sistemas de calibração com controles de motor de passo, sensores de torque e codificadores para alcançarOperação manual, automática ou eletrônica da roda de mão

Eles permitem ambosControle de circuito aberto e de circuito fechado, garantindo a precisão da calibração através do feedback em tempo real

2. Recursos técnicos críticos

TEDs (IEEE1451.4) Suporte: Automatiza parâmetros de identificação e calibração do sensor, reduzindo erros de configuração

Construção robusta:

Aço inoxidável para resistência à corrosão em ambientes industriais

Liga de alumínio para aplicações leves

Proteção de sobrecarga: suportar 150% de sobrecarga segura e 300% de sobrecarga final

Resiliência ambiental: Ip 65- unidades classificadas, resista a entrada de poeira\/água

3. Integração em fluxos de trabalho de calibração

Montagem: Designs de flange\/acionamento quadrado permitem acoplamento direto com chaves de torque, minimizando erros de desalinhamento

Processamento de sinal: Requer compatibilidade com:

Circuitos de frequência quadruplicada para redução de ruído

Cabos blindados (por exemplo, poliuretano\/blindagem de PVC) para medições precisas de baixo ruído

Compensação de temperatura: Crítico para deriva em condições de laboratório\/campo variáveis

◆ Dimensões:

◆ Recursos e aplicações

Sensor de torque de reação para calibração da chave de torque,Saída 5 ~ 15kHz Sinal de frequência ou sinal de corrente de 4 ~ 20ma, adequado para transmissão de longa distância.

O recurso é pequeno em tamanho, fácil de usar e instalar, forte capacidade anti-interferência de sinal.

O produto é do tipo sem contato, sem desgaste, a velocidade mais alta de 8000 rpm, adequada para condições de rotação de alta velocidade a longo prazo.

É um novo produto desenvolvido por nossa empresa com base na tecnologia especial da Strain Bridge, que é adequada para todos os tipos de ocasiões de medição de torque com pequeno volume e alta velocidade.

◆ Tparâmetro echnical

Parâmetro	Especificações
Capabilidade range	3,5,10,20,30,50,100nm (opcional)
Tensão da fonte de alimentação	± 15V DC (saída do sinal de frequência), 24V DC (saída de tensão ou sinal de corrente)
Sinal de torque	5 ~ 15kHz (amplitude de 12V, 0. 0. 10kHz), 4 ~ 20Ma, 1 ~ 5V, 0-10 v (opcional)
Range de velocidades	0 ~ 1000,3000,6000,8000 rpm
Precisão	±0.25%, ±0.5%
Estabilidade do ano	0. 25% \/ ano
Resistência ao isolamento	Maior ou igual a 2000mΩ (100VDC)
Temperatura ambiente	-20 ~ 60 graus
Umidade relativa	0-90%rh
Capacidade de sobrecarga	150%
Resposta de frequência	1ms

Acessórios opcionais

	Medidor de torque, indicador Acessórios: Ferramentas de instalação Exibição do valor de torque apenas Cabo; Cabo do sensor de torque Opcional: Suporte RS232
	Indcator de velocidade Acessórios: Ferramentas de instalação Exibição do valor de velocidade apenas Cabo: cabo do sensor de torque Opcional: RS232.

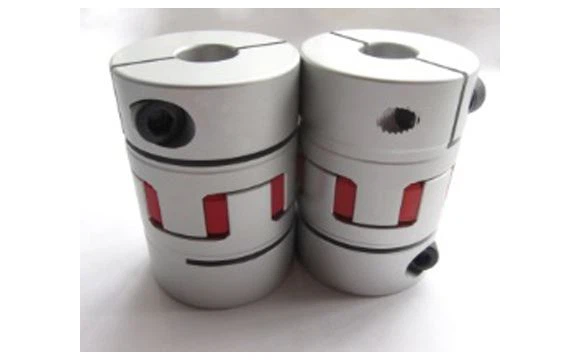

	Acoplamentos Eixo de conexão Alumínio para pouca capacidade Aço de liga para capacidade média Aço inoxidável para grande capacidade

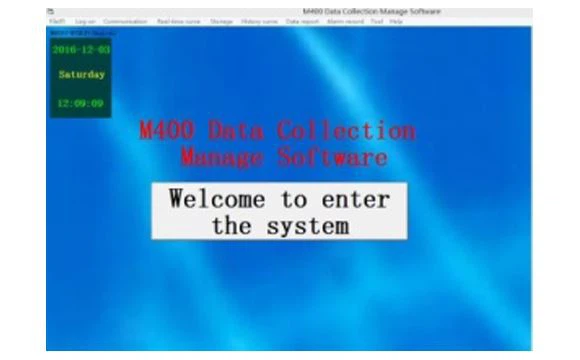

	Software para PC 1, exibição de dados de suporte, armazenamento, download. 2, capaz de exibir dados de torque, velocidade e consumo de energia se o medidor conectado a TI suporta essas funções.

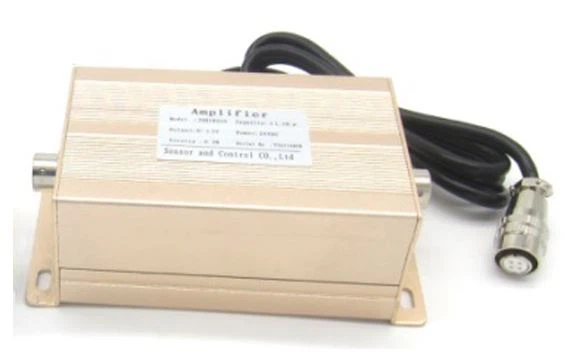

	Transmissores: Para converter a saída MV\/ V em saída analógica, como 0-5 v\/ 0-10 v\/ 4-20 ma
