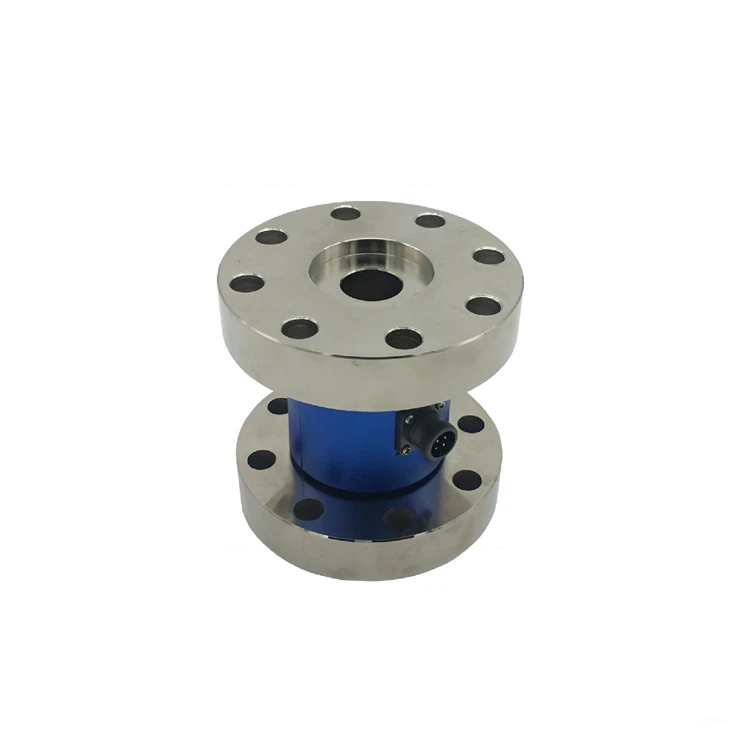

Transdutor de torque estático para medição de micro torção
Modelo: ZNJ-105
Um sensor de torque estático, também conhecido como sensor de torque de reação, mede a força de torção em um objeto-que não gira ou em um sistema-de movimento constante e lento. Eles são projetados para medir o torque de reação, a força de torção gerada contra um suporte fixo, sem medir a rotação contínua. Esses sensores são altamente valorizados por sua estabilidade, precisão e durabilidade.
◆ Dimensões:
◆ Recursos e aplicativos
- Este produto integra um sensor de extensômetro de resistência e um circuito integrado.
- Oferece alta precisão, desempenho estável e confiável.
- Ele mede torque-de baixa faixa e é fácil de instalar e usar.
- É adequado para medição de torque estático.
◆ Tparâmetro técnico
| Parâmetro | Especificação | |||||
| Capacidade |
0-0,1, 0,2,0,5,1,2,3Nm |
|||||
| Saída nominal | 1,5±10%mV/V | |||||
| Saldo Zero | ±1%F.S | |||||
| não linearidade | ±0.1-0.3%F.S | |||||
| Histerese | ±0.05%F.S | |||||
| Repetibilidade | ±0.05%F.S | |||||
| rastejar | 0,03%FS/30min | |||||
| Efeito de temperatura na saída | 0,03%FS/10 graus | |||||
| Efeito de temperatura em zero | 0,03%FS/10 graus | |||||
| Impedância de entrada | 350/750±10Ω | |||||
| Impedância de Saída | 350/700±5Ω | |||||
| Frequência de Respostas | 100μS | |||||
| Isolamento | Maior ou igual a 5000MΩ/100V | |||||
| Excitação recomendada | 10V(CC) | |||||
| Faixa de temperatura compensada | -10-60 graus | |||||
| Faixa de temperatura de operação | -20-65 graus | |||||
| Sobrecarga Segura | 150%F.S | |||||
| Sobrecarga UItimate | 200%F.S | |||||
| Tamanho do cabo | Ø5.2x3m | |||||
| Código de cores do cabo | Entrada:Vermelho(+),Preto(-),Saída:Verde(+),Branco(-) | |||||
| Material | AI/aço inoxidável/liga de aço | |||||
Acessórios opcionais
 |
Medidor de torque, indicador Acessórios: ferramentas de instalação Somente exibição do valor de torque Cabo; Cabo do sensor de torque Opcional: Suporte RS232 |
 |
Medidor de velocidade Acessórios: ferramentas de instalação Somente exibição do valor de velocidade Cabo: cabo do sensor de torque Opcional: RS232. |
 |
Programas para PC 1, suporte para exibição de dados, armazenamento, download. 2, capaz de exibir dados de torque, velocidade e consumo de energia se o medidor conectado a ele suportar essas funções. |
 |
Transmissores: Para converter saída mv/v em saída analógica, como 0-5V / 0-10V/ 4-20mA |
